        氣缸安裝方式_教你正確安裝氣缸(圖文詳解)
        發布時間:2021-05-14 03:00:44 / 點擊量:50774 / 返回上一頁

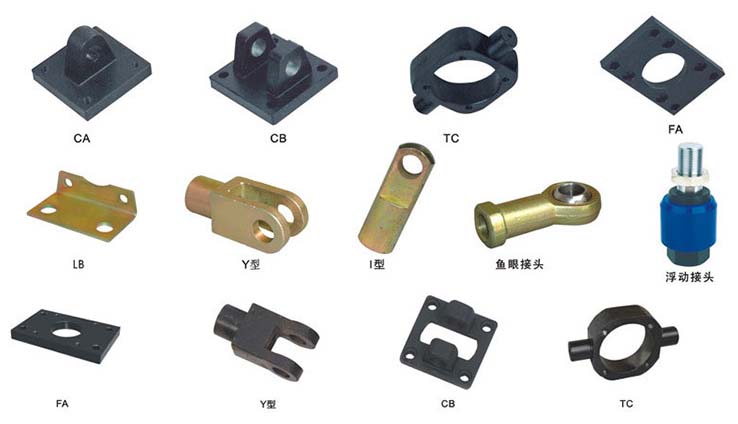

        氣缸安裝方式和氣缸選型

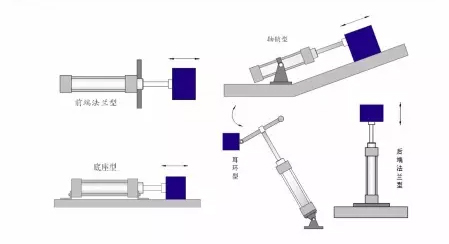

        氣缸安裝形式的決定方法:根據負荷運動方向決定氣缸的安裝形式

        負載運動方向安裝形式注意事項
        作業時負荷作直線運動

        底座型

        法蘭型

        固定氣缸本體,使負荷的運動和活塞的運動方向在同意軸線上或平行

        軸銷型

        耳環型

        行程過長,或負荷的運動方向和活塞的運動方向不平行,而且不在同方向上,采用軸銷型或單耳型的安裝形式。

        但是要注意不對活塞桿和軸承施加橫向負載。

        運動中負荷在同意平面內擺動

        軸銷型

        耳環型

        使支撐氣缸的耳環或插銷的擺動方向和負荷的擺動方向一致。另外,活塞桿的前端的金屬零件擺動方向也要相同

        軸承上的橫向負載時,橫向負載值應在氣缸輸出力的1/20以內。
